3-Jaw Hydraulic Power Chuck
The Power Chucks are widely used in CNC lathe
- High strength stable wearable
- High precision, high cycle life
- Bigger aperture,greater versatility
share:

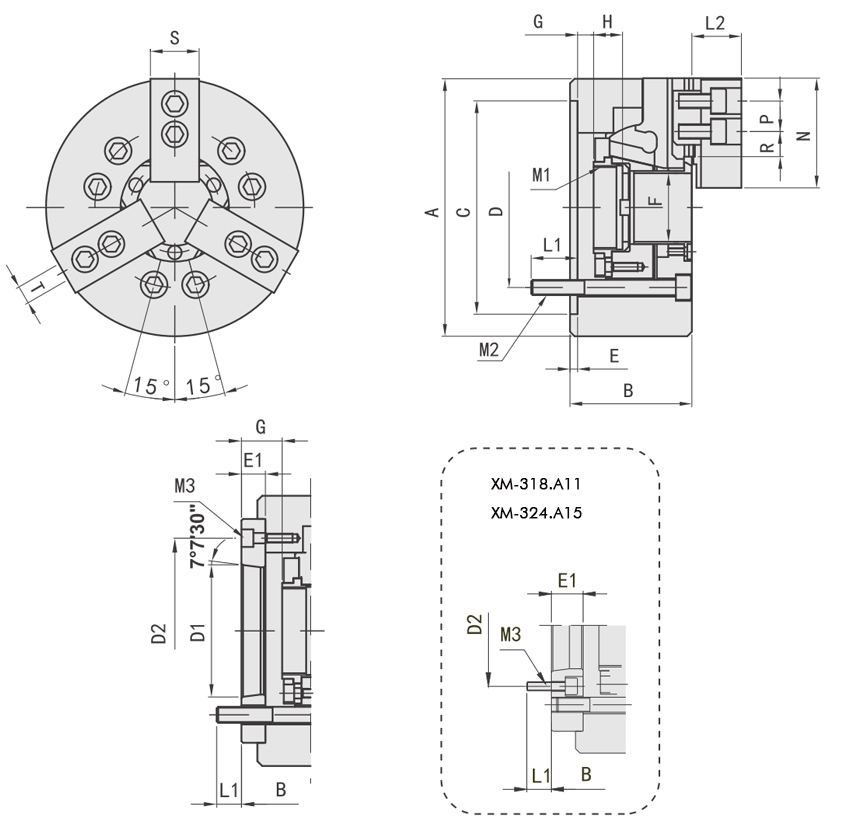

| Dimensions | UNIT:mm | ||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model/Spec | A | B | C(H6) | D | D1 | D2 | E | E1 | F | Gmax | Gmin | H | J | ||||||||||||||||||||||||||||||
| XML-306 ·A5 | 170 | 8191 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 53 | 11-26 | -1-14 | 19 | 20 | ||||||||||||||||||||||||||||||
| XML-308 ·A6 | 220 | 91103 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 14.5-31.5 | -1.5-15.5 | 20 | 30 | ||||||||||||||||||||||||||||||
| XML-310 ·A8 | 266 | 100-113 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 86 | 8.5-26.5 | -10.5-7.5 | 25 | 45 | ||||||||||||||||||||||||||||||
| XML-312 ·A11 | 320 | 110-126 | 300 | 235 | 196.87 | 260 | 6 | 22 | 120 | 830 | -15-7 | 28 | 50 | ||||||||||||||||||||||||||||||
| XML-315 ·A15 | 405 | 133154 | 380 | 330.2 | 285.78 | 330.2 | 6 | 27 | 140 | 11-38 | -12-15 | 39 | 60 | ||||||||||||||||||||||||||||||
| XML-318 ·A11 | 455 | 133-161 | 380 | 330.2 | 196.87 | 260 | 6 | 33 | 166.5 | 11.5-44.5 | -13-20 | 38 | 60 | ||||||||||||||||||||||||||||||
| XML-318 ·A15 | 455 | 133-161 | 380 | 330.2 | 285.78 | 330.2 | 6 | 27 | 166.5 | 11.5-39 | -13-14.5 | 38 | 60 | ||||||||||||||||||||||||||||||
| XML-321 ·A15 | 530 | 140-161 | 380 | 330.2 | 285.78 | 330.2 | 6 | 27 | 180 | 11-38 | -12-15 | 39 | 60 | ||||||||||||||||||||||||||||||
| XML-324 ·A15 | 610 | 147<181 | 520 | 463.6 | 285.78 | 330.2 | 6 | 40 | 205 | 18-58 | -8-32 | 40 | 120 | ||||||||||||||||||||||||||||||
| XML-324 ·A20 | 610 | 147-168 | 520 | 463.6 | 412.78 | 463.6 | 6 | 27 | 205 | 18~45 | -8-19 | 40 | 120 | ||||||||||||||||||||||||||||||
| Dimensions | UNIT:mm | ||||||||||||||||||||||||||||||||||||||||||
| Model/Speo | L1 | L2 | M1 | M2 | M3 | N | P | Rmax | Rmin | S | T | ||||||||||||||||||||||||||||||||
| XML-306 ·A5 | 16-16 | 37 | M60X2 | 6-M10 | 3-M6 | 73 | 20 | 22.8 | 9.3 | 31 | 12 | ||||||||||||||||||||||||||||||||
| XML-308 ·A6 | 20-18 | 38 | M75X2 | 6-M12 | 3-M6 | 95 | 25 | 23.8 | 11.3 | 35 | 14 | ||||||||||||||||||||||||||||||||
| XML-310 ·A8 | 22-24 | 43 | M95X2 | 6-M16 | 3-M8 | 110 | 30 | 32.3 | 14.3 | 40 | 16 | ||||||||||||||||||||||||||||||||
| XML-312 ·A11 | 30-28 | 51 | M130X2 | 6-M20 | 3-M10 | 130 | 30 | 45.8 | 15.8 | 50 | 21 | ||||||||||||||||||||||||||||||||
| XML-315 ·A15 | 3538 | 63 | M155X3 | 6-M24 | 3-M12 | 165 | 43 | 43.8 | 18.2 | 62 | 25.5 | ||||||||||||||||||||||||||||||||
| XML-318 ·A11 | 3028 | 66 | M180X3 | 6-M24 | 3-M10 | 165 | 43 | 79.2 | 18.2 | 62 | 22 | ||||||||||||||||||||||||||||||||
| XML-318 ·A15 | 30-28 | 66 | M180X3 | 6-M24 | 3-M12 | 165 | 43 | 79.2 | 18.2 | 62 | 25.5 | ||||||||||||||||||||||||||||||||
| XML-321 ·A15 | 35-38 | 73 | M190X3 | 6-M24 | 3-M12 | 180 | 60 | 69.5 | 21.5 | 65 | 25 | ||||||||||||||||||||||||||||||||
| XML-324 ·A15 | 3535 | 73 | M215X3 | 6-M24 | 6-M24 | 180 | 60 | 93.5 | 21.5 | 65 | 25 | ||||||||||||||||||||||||||||||||
| XML-324 ·A20 | 3538 | 73 | M215X3 | 6-M24 | 3-M12 | 180 | 60 | 93.5 | 21.5 | 65 | 25 | ||||||||||||||||||||||||||||||||
| Specifications | |||||||||||||||||||||||||||||||||||||||||||
| Model/Spec | Piunger stroke (mm） |
Jaw stroke (Dia.) mm | Max.Pull force kn |
Max.Gripping force kn(kgf) |
Max.Speed r/min |
Gripping range(mm) |
Moment of inertialkg.m² |
Weight kg | Matching cylinder |
Max.pressure MPa(kgf/cm2) |
|||||||||||||||||||||||||||||||||
| XML-306 ·A5 | 12 | 5.5 | 22(2250) | 58.3(5950) | 6000 | 18-170 | 0.06 | 11-12.8 | KY-852T | 1.9(19) | |||||||||||||||||||||||||||||||||
| XML-308 ·A6 | 16 | 7.4 | 39.4(4020) | 98.5(10050) | 5000 | 23-210 | 0.15 | 23-24.1 | KY-1068T | 2.2(22) | |||||||||||||||||||||||||||||||||
| XML-310 ·A8 | 19 | 8.8 | 49.1(5010) | 126.9(12950) | 4500 | 46-260 | 0.32 | 33.2<38.7 | KY-1287T | 2.6(26) | |||||||||||||||||||||||||||||||||
| XML-312 ·A11 | 23 | 10.6 | 58.8(6000) | 152.9(15600) | 3500 | 47-315 | 0.73 | 51-58 | KY-1511T | 2.0(20) | |||||||||||||||||||||||||||||||||
| XML-315 ·A15 | 23 | 10.6 | 71(7240) | 179.8(18350) | 2500 | 60-405 | 2.3 | 128-139 | KY-2114T | 2.4(24) | |||||||||||||||||||||||||||||||||
| XML-318 ·A11 | 24.5 | 11.3 | 71(7240) | 179.8(18350) | 2000 | 80-455 | 4.78 | 156-175 | KY-2416T | 2.3(23) | |||||||||||||||||||||||||||||||||
| XML-318 ·A15 | 24.5 | 11.3 | 71(7240) | 179.8(18350) | 2000 | 80-455 | 4.78 | 156-177 | KY-2416T | 2.3(23) | |||||||||||||||||||||||||||||||||
| XML-321 ·A15 | 24.5 | 11.3 | 90(9180) | 233.8(23860) | 1700 | 104-530 | 7.5 | 223～234 | KY-2820T | 2.1(21) | |||||||||||||||||||||||||||||||||
| XML-324 ·A15 | 26 | 12 | 90(9180) | 233.8(23860) | 1400 | 128-610 | 14.8 | 270-315 | KY-2820T | 2.1(21) | |||||||||||||||||||||||||||||||||
| XML-324 ·A20 | 26 | 12 | 90(9180) | 233.8(23860) | 1400 | 128-610 | 14.8 | 270-284 | KY-2820T | 2.1(21) | |||||||||||||||||||||||||||||||||
